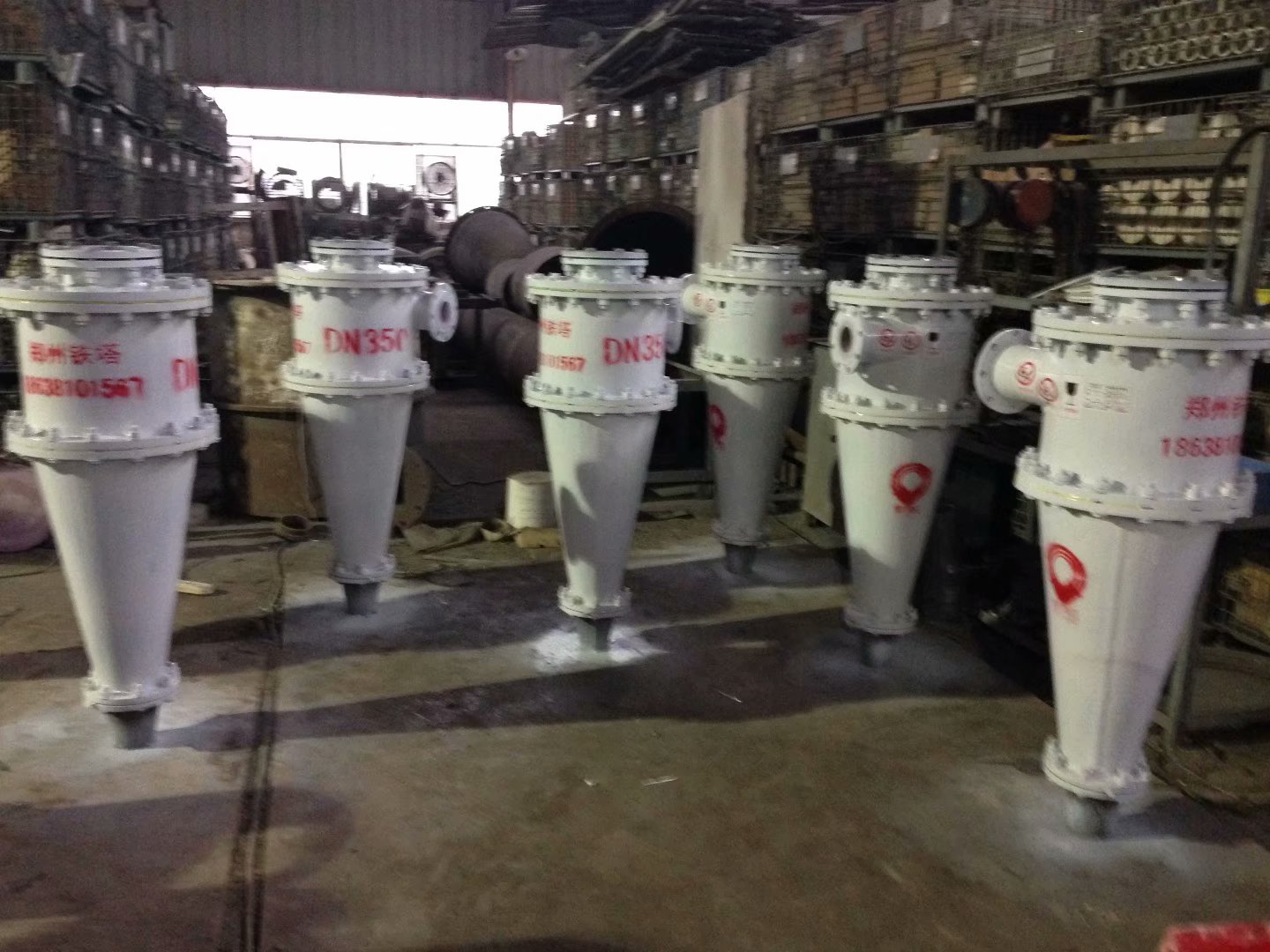

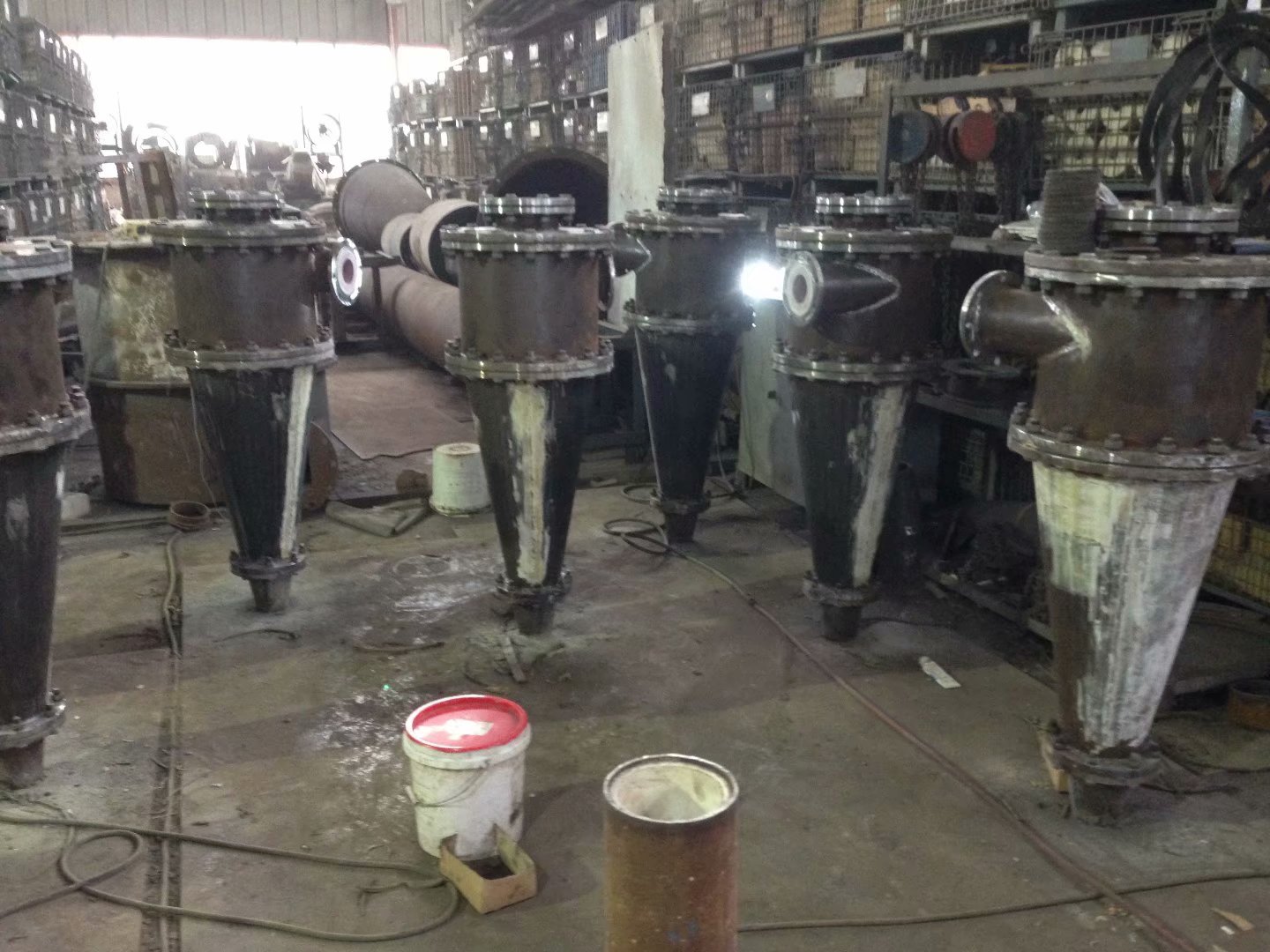

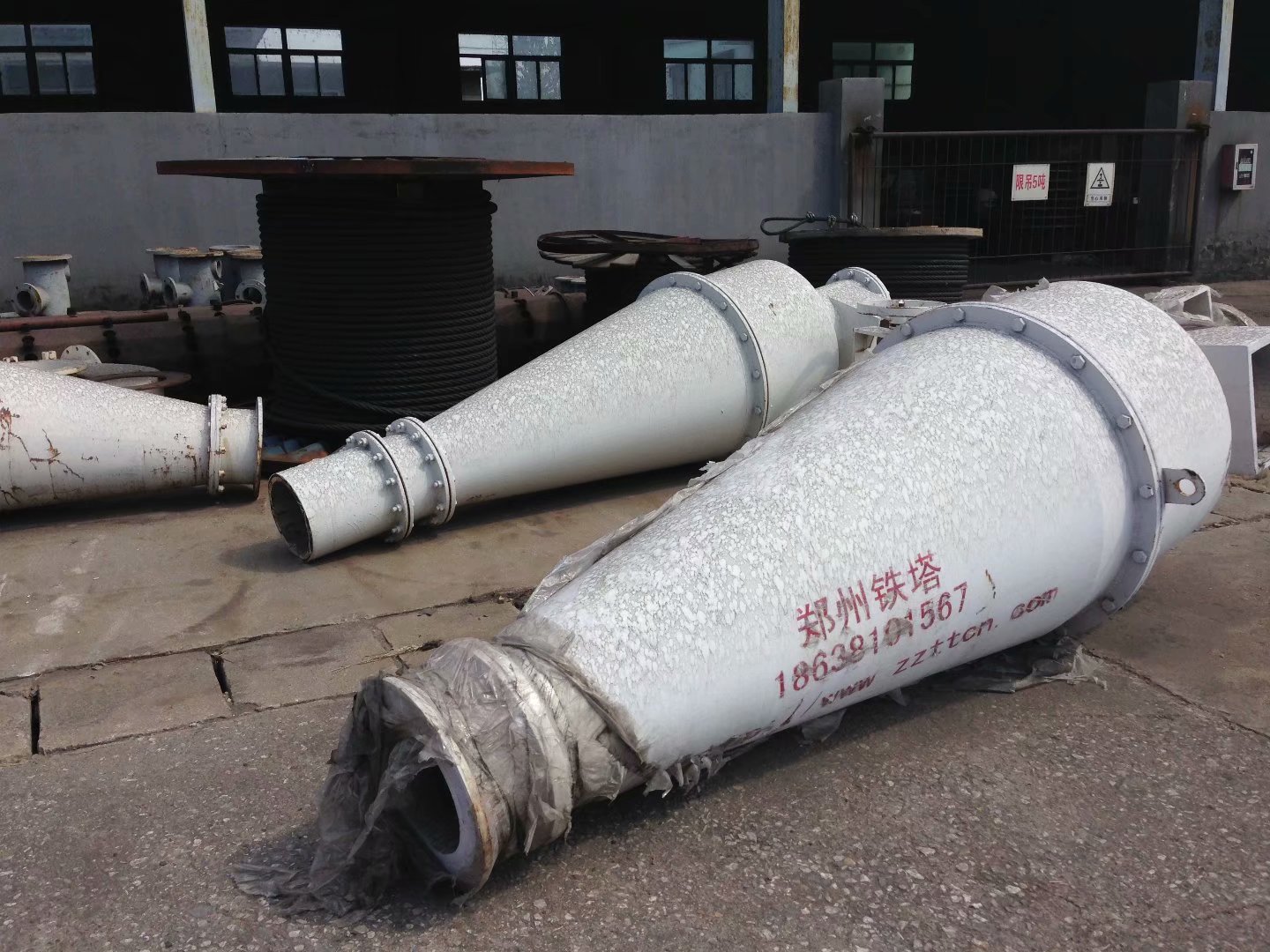

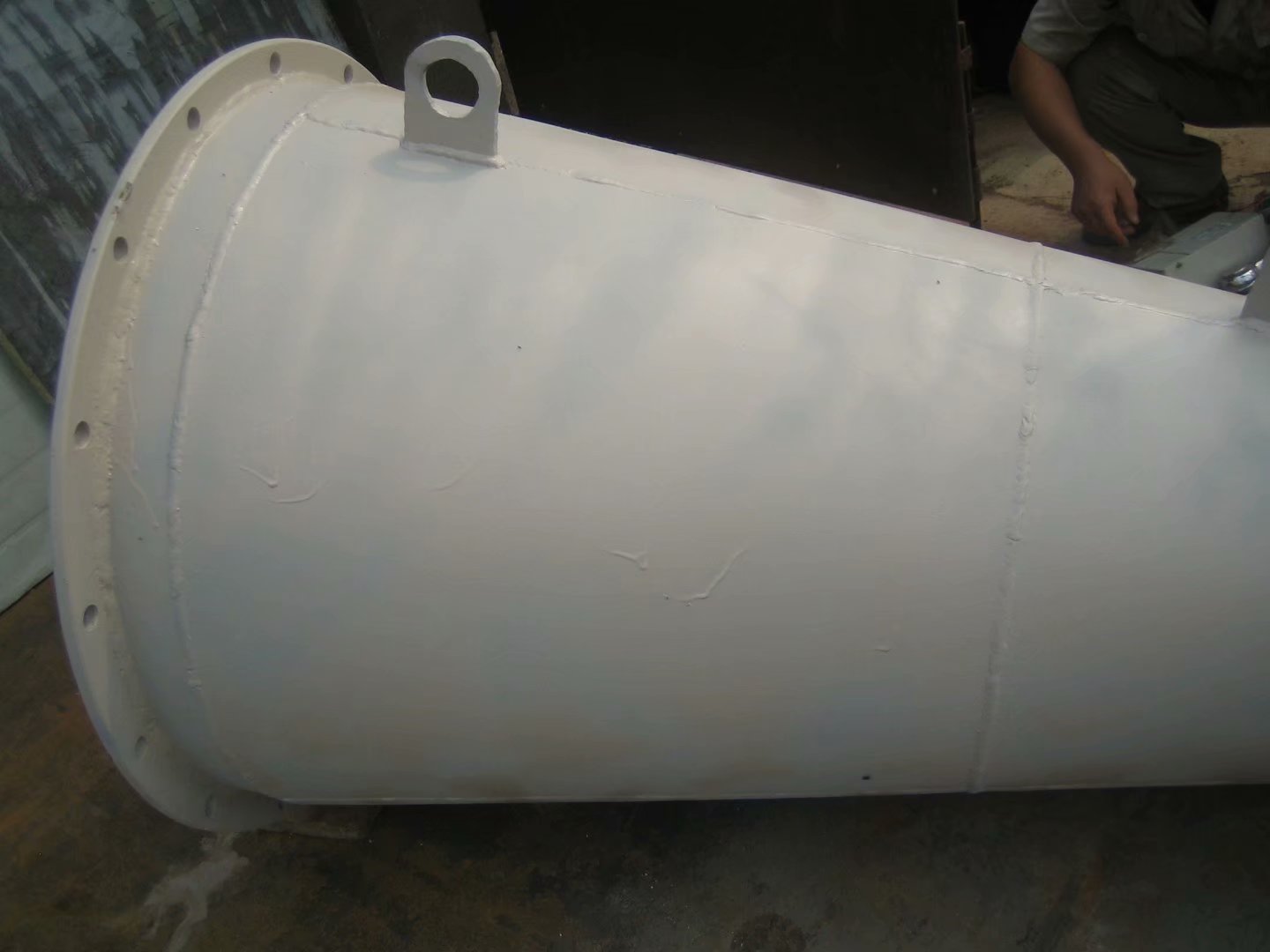

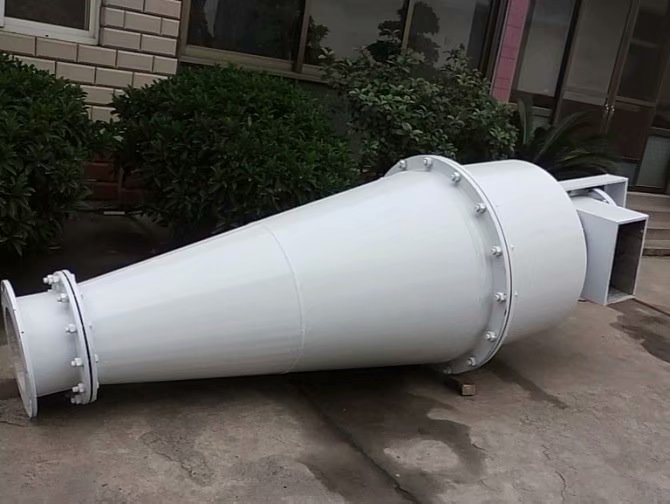

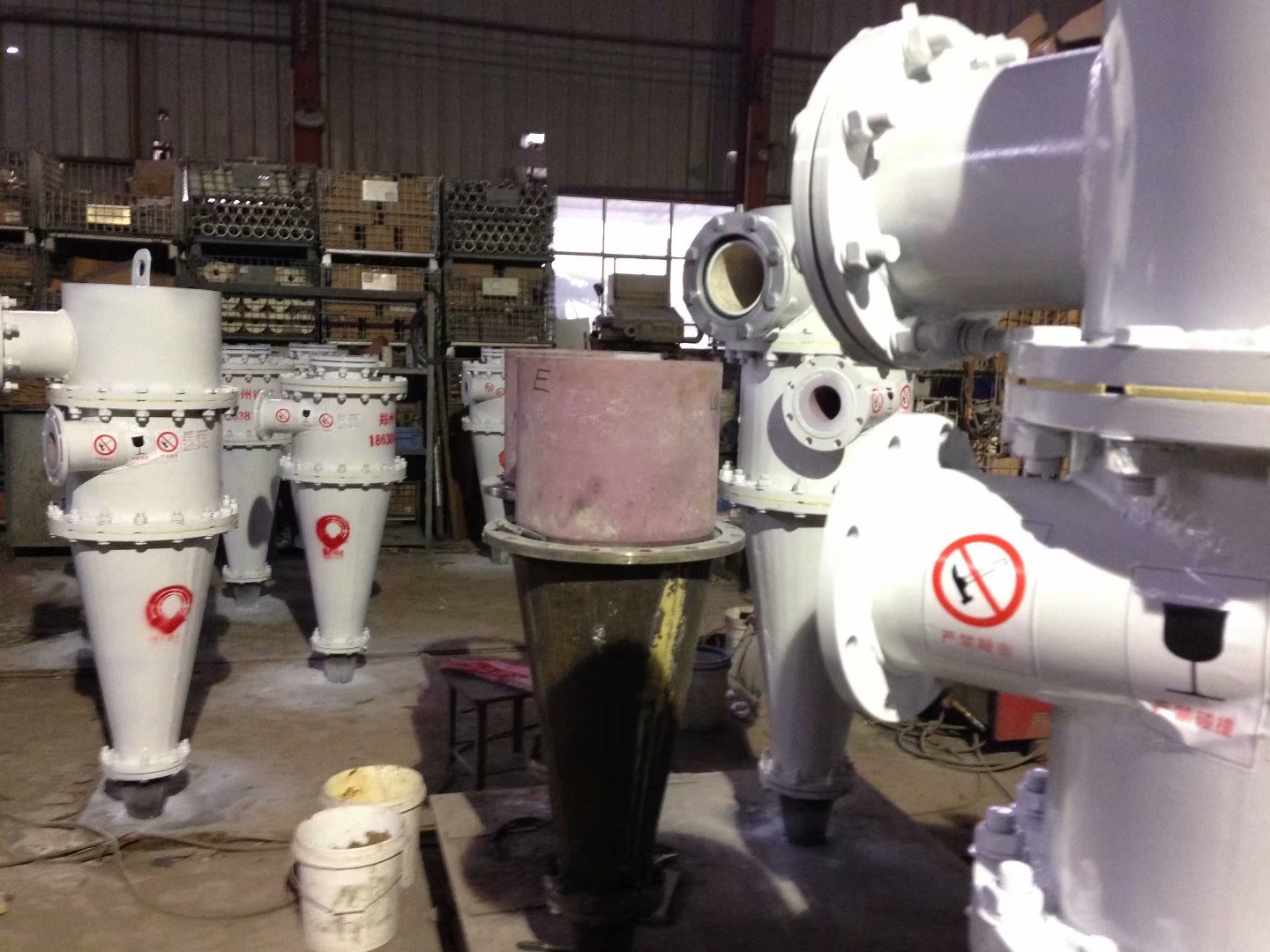

旋流器锥体

    旋流器锥体是一种利用流体压力产生旋转运动的装置。当料浆以一定的速度进入旋流器，遇到旋流器壁后被迫做回转运动。由于料浆中的固体颗粒所受的离心力大，能够克服水力阻力向器壁运动，并在自身重力的共同作用下，沿器壁螺旋向下运动，而细小的颗粒及大部分水则因所受的离心力小，未及靠近器壁即随料浆做回转运动。在后续给料的推动下，料浆继续向下和做回转运动，于是粗颗粒继续向周边浓集，而细小颗粒则停留在中心区域，颗粒粒径由中心向器壁越来越大，形成分层排列。随着料浆从旋流器的柱体部分流向锥体部分，流动断面越来越小，在外层料浆收缩压迫之下，含有大量细小颗粒的内层料浆不得不改变流动方向，转而向上运动，形成内旋流，自溢流管排出，成为溢流，而粗大颗粒则继续沿器壁螺旋向下运动，形成外旋流，最终由底流口排出，形成沉砂。
